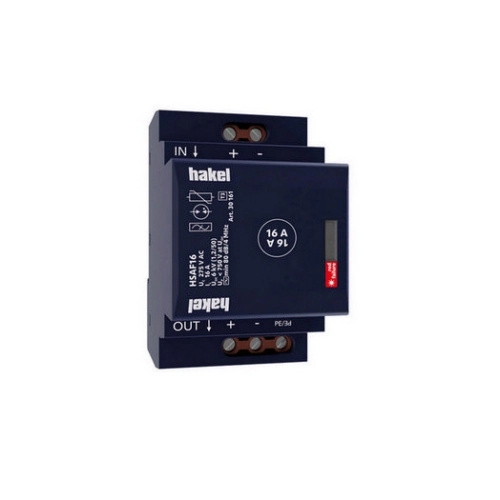

Svodič přepětí Hakel HSAF16

HSAF16 (Hakel Surge Arrester Filter) řady „G-line“ je dvoustupňový svodič přepětí. Mezi tyto dva stupně je integrován vysokofrekvenční filtr. HSAF16 řady „G-line“ obsahuje vylepšenou tepelnou pojistku, která při přehřátí varistoru zaručí včasné odpojení HSAF16 od napájecí sítě a tím zabrání poškození HSAF16. Aktivace tepelné pojistky je signalizována integrovanou světelnou indikací. Použitím nové konstrukce tepelné pojistky je ochranná napěťová úroveň o 100 V nižší než předešlá série vyráběných filtrů. HSAF16 je dvoubraňový svodič přepětí typu T3, který je testován podle normy ČSN EN 61643-11 ed.2 (IEC 61643-11:2011) a ČSN EN 55017 (CISPR 17:2011). Dle normy ČSN EN 62305 ed.2 (IEC 62305:2010) se instaluje na rozhraní zón LPZ 2 – LPZ 3, kde omezuje indukované přepětí a zbytkové přepětí v silových vedeních. HSAF16 se instalují na DIN lištu 35 mm pomocí kovové spony. Doporučení výrobce: HSAF16 se instaluje co nejblíže k chráněnému zařízení (max. 5 m). Před HSAF16 musí být instalován svodič bleskových proudů a přepětí T1 a T2 od společnosti Hakel.
